Bornier bateau 400A TEXU400

Le TEXU400 révolutionne l'installation électrique. Il combine de nombreux composants qui devaient auparavant être achetés individuellement dans un boîtier global rond. Avec cette forme, il optimise non seulement l'utilisation de l'espace et le nombre de connexions possibles.  La disposition spéciale, disponible UNIQUEMENT dans le TEXU400, permet une intégration du système avec un faible effort révolutionnaire. Il permet des économies drastiques en termes de coûts, de temps et d'espace tout en réduisant les sources d'erreur et en offrant le plus haut niveau de commodité après l'installation.


Economie d'achat

Le TEXU400 remplace l'achat de plusieurs composants individuels coûteux. La disposition astucieuse et ronde dans un seul appareil entraîne également d'importantes économies globales de matériaux, notamment de cuivre, dont le prix a récemment augmenté. Au final, cette fusion se traduit par une forte réduction du Prix final.

Gain de place

L'élimination des composants individuels et la conception ronde unique permettent non seulement d'économiser de l'argent, mais nécessitent également beaucoup moins d'espace d'installation dans le véhicule de voyage ou le bateau.

Installation plus rapide et réduction des sources d’erreur

Au lieu de nombreuses pièces individuelles, une seule unité est assemblée, ce qui rend « d'ailleurs » la moitié de tous les sertissages de câbles superflus ! Cela permet d'économiser beaucoup d'efforts et de matériel d'installation supplémentaire. Cependant, 50 % de sertissage en moins signifie également 50 % de contraintes en moins avec des connexions qui peuvent causer des problèmes. La moitié de ces sources d’erreur disparaissent d’un seul coup.

De plus, l'empilement des cosses de câble et une répartition insuffisante au sol appartiennent au passé.
Par rapport à une structure carrée avec des composants individuels, vous économisez 46 % d'espace précieux !

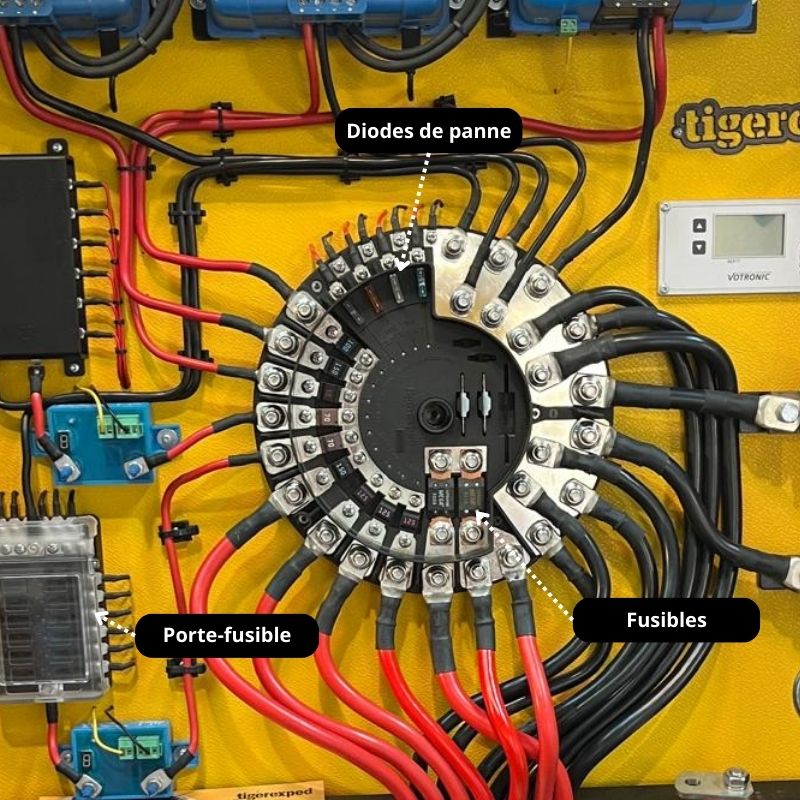

Exemple d'installation :

Présentation des composants et des fonctions du TEXU400 :

Split moins le jeu de barres
Connectez jusqu'à 4 banques de batteries. 11 consommateurs de courant élevé et 4 consommateurs standards.Rail Plus pour les batteries et les consommateurs embarqués


Raccords à vis et fusibles
2x fusible MEGA / AMG max.400A,
9x fusible MIDI / AMI max. 170A,
4x fusible ATO / ATC / ATP max. 30A

Tous les boulons de connexion sont en acier inoxydable résistant à la corrosion. Pour les consommateurs de courant élevé,
des boulons M8 avec écrous à bride sont fournis pour connecter en toute sécurité des cosses de câble jusqu'à 70 mm².

Distribution au sol 1:1
Fini les distributions de masse inadéquates : le TEXU400 dispose d'une connexion négative pour chaque connexion plus.


Intégration ultra simple d'une mesure de courant total
Le pont solaire monté en usine entre les barres omnibus négatives peut être facilement retiré à l'aide de vis et remplacé par une barre en plastique pour permettre l'intégration rapide et facile d'un shunt à couteau.


NOUVEAU SUR LE MARCHÉ : MÉGA fusible à double raccord à vis
Là où auparavant les cosses de câble étaient empilées ou où une construction supplémentaire devait être conçue au cas par cas (par exemple avec des câbles divisés d'onduleurs puissants), il existe désormais une solution professionnelle : un point de fusible MEGA avec max. 400 A avec double connexion à vis garantit une installation professionnelle et sûre de ces composants.


Allumage protégé
Le bornier est protégé contre l'inflammation selon SAE8846 grâce à la barre circonférentielle intégrée avec joint. Il est donc également homologué pour un montage dans le compartiment moteur.


Contrôle de fusible cassé LED avec fibre optique
Diagnostic immédiat. Des guides lumineux permettent d'éclairer la LED de contrôle de fusible cassé directement sur l'étiquetage des circuits dans le couvercle fermé. Vous pouvez vous épargner la peine de retirer les fusibles et de rechercher les erreurs à l’envers dans les goulots d’étranglement ! Un jeu d'étiquettes préfabriquées, dont certaines peuvent être conçues individuellement, est inclus dans la livraison du TEXU400.


Espace pour les fusibles de remplacement
Le TEXU400 contient des emplacements supplémentaires pour les fusibles de remplacement (1x MEGA, 2x MIDI, 2x ATO / ATC / ATP)


Ouverture et fermeture pratiques
Le bouton situé au milieu du couvercle du boîtier permet d'ouvrir et de fermer le couvercle sans problème et permet même une utilisation d'une seule main dans des espaces confinés.

Informations techniques :

• Dimensions (L x l x h) : 26,00 x 26,00 x 5,00cm
• Poids : 3,50kg

Fichier technique téléchargeable :


Notice d'utilisation :
