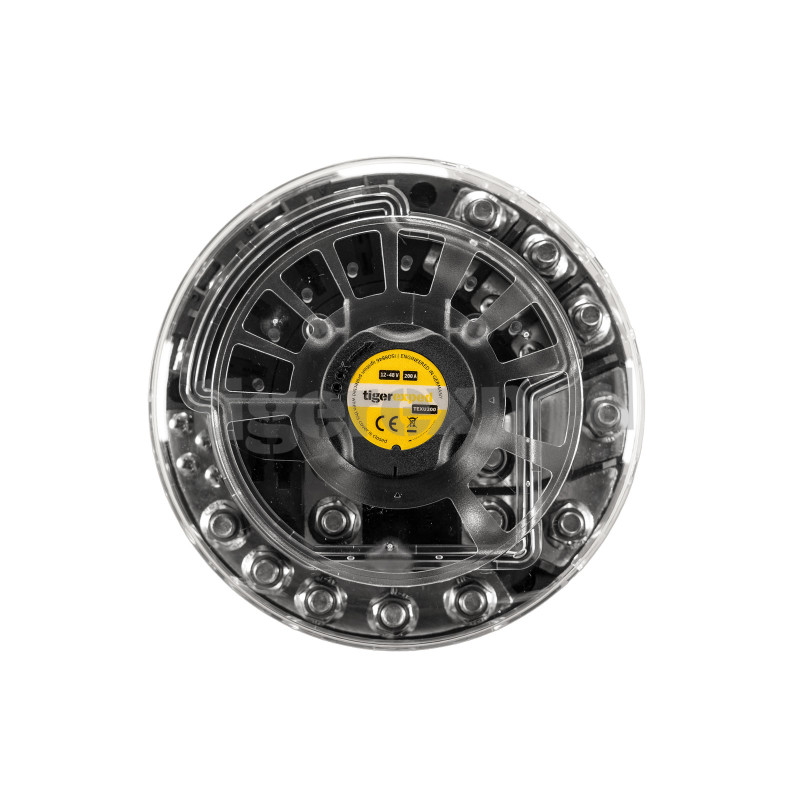

Bornier camping-car TEXU200

La famille TEXU avec TEXU400 et TEXU200 révolutionne l'installation électrique. Le cœur central rond du système rassemble de nombreux composants qui devaient auparavant être achetés individuellement, dans un boîtier global commun. L'utilisation de l'espace et le nombre de connexions possibles dans les espaces les plus petits sont optimisés grâce à cette forme, les efforts de câblage du système sont minimisés de manière pionnière avec également une facilité d'utilisation maximale après l'installation.

Réduction des coûts

Le TEXU200 remplace l'achat de porte fusibles et de jeux de barres individuels. La production, l'emballage et l'expédition de composants individuels aux prix d'achat correspondants sont évités et des matières premières précieuses (en particulier le cuivre) sont économisées. Cela se traduit par un achat beaucoup moins cher par rapport aux composants individuels de qualité équivalente.

Gain de place

La fusion de composants individuels réduit l'économie d'un espace précieux.

Gain d'heures de travail et de sources d'erreur

Le montage et le câblage d'une seule pièce sont plus rapides que le montage de plusieurs pièces et cette seule pièce élimine "d'ailleurs" la moitié de tout le sertissage des câbles ! Cela permet d'économiser des heures de travail et du matériel d'installation supplémentaire tel que des cosses de câble, des gaines thermo rétractables, etc. De plus, 50 % de sertissages en moins signifient également 50 % de connexions en moins qui peuvent (lors de l'installation ou plus tard en déplacement) causer des problèmes.

De plus, l'empilement des cosses de câble en raison d'une répartition insuffisante au sol appartient au passé, ce qui contribue également de manière décisive à une installation professionnelle et fonctionnellement fiable.

Composants du TEXU200 et aperçu fonctionnel :

Split moins le jeu de barres
Connectez 1 batterie ou groupe de batteries plus
4 consommateurs à courant élevé et 4 consommateurs standard.


Rail Plus pour les batteries et les consommateurs embarqués
Bornes à vis et fusibles

2x fusible MEGA / AMG max. 200A
3x fusible MIDI / AMI max 180A
4x fusible ATO / ATC / ATP max. 25A

Tous les boulons de connexion sont en acier inoxydable résistant à la corrosion, M8 et M4 avec des écrous à bride pour connecter solidement des cosses de câble jusqu'à 70 mm2 / jusqu'à 50 mm2.

Distribution de masse 1:1
Fini la répartition insuffisante de la masse : tout comme le TEXU400, le TEXU200 dispose également d'une connexion moins pour chaque connexion plus.

Anti-allumage
Les blocs de distribution TEXU sont protégés contre l'allumage selon la norme ISO 8846. Ils sont donc approuvés pour une installation dans le compartiment moteur.

Surveillance de fusible cassé par LED avec guides de lumière
Les fibres optiques dirigent la lumière d'une LED comme indicateur de fusible cassé, directement sur l'étiquetage des circuits dans le couvercle fermé, permettant ainsi un diagnostic rapide et fiable. Un jeu d'autocollants pour l'étiquetage est inclus.


Espace pour fusibles de rechange
Le TEXU200 comprend des emplacements supplémentaires pour les fusibles de rechange (1x MEGA, 1x MIDI, 2x ATO/ATC/ATP)

Ouverture et fermeture pratiques
Le bouton situé au milieu du couvercle du boîtier permet d'ouvrir et de fermer le couvercle sans problème et permet même une utilisation d'une seule main dans des espaces étroits

Spécifications techniques

• Courant maximum 200A pendant 30 min. / 180 A en continu
• Connexion d'une batterie ou d'un groupe de batteries (fusionné)

Connexions :

• 1 x connexion par boulon M8 pour jusqu'à 70 mm² avec fusible jusqu'à 200/180 ampères
• 3 x connexion par boulon M4 pour jusqu'à 50 mm² avec fusible jusqu'à 120 A en continu
• 4 x fusibles ATP/ATO/ATC jusqu'à 25 A en continu
